재생에너지가 늘면 관성이 반드시 사라지는가? 정확히 말하면 태양광·풍력의 증가 자체보다 동기발전기가 인버터 기반 자원으로 대체되는 방식이 중요하다. 회전자가 계통 주파수와 직접 결합된 동기발전기는 수급 불균형이 생기는 즉시 저장된 운동에너지를 방출하지만, 일반적인 그리드팔로잉 인버터에는 이런 자연스러운 반응이 없다. 따라서 저관성 전력계통의 관성응답 부족 대응 방법은 발전량 확보가 아니라 사고 직후 주파수 변화 속도를 늦추고 후속 제어가 작동할 시간을 확보하는 문제로 접근해야 한다.
대형 발전기 탈락이나 계통분리를 가정해 보자. 공급이 갑자기 줄면 주파수가 하락하고, 관성이 낮을수록 RoCoF(주파수 변화율)가 가팔라진다. 이어 고속 주파수응답, 조속기 응답, 운전예비력과 수요 측 조치가 순서대로 수급 균형을 복원한다. 어느 한 단계가 늦거나 여러 인버터가 동시에 탈락하면 주파수 최저점이 더 낮아져 저주파수 부하차단까지 이어질 수 있다. 핵심은 사고 규모, 지역별 관성, 계통강도와 응답 자원의 위치를 함께 보는 것이다.
저관성 전력계통이 주파수 안정도에 취약한 이유
동기발전기와 인버터 기반 자원의 반응은 다르다
동기발전기의 회전 질량은 별도 명령이나 통신 없이 전력 불균형에 물리적으로 반응한다. 반면 그리드팔로잉 인버터는 계통에서 측정한 전압과 주파수를 기준으로 전류를 주입하므로, 제어 기능과 여유 출력이 설정되지 않았다면 관성에 해당하는 반응을 자동으로 제공하지 않는다. 그렇다고 재생에너지가 본질적으로 불안정하다는 뜻은 아니다. 저장장치, 출력 여유와 적절한 인버터 제어를 갖추면 주파수 지원 서비스를 제공할 수 있다. NREL의 전력계통 관성 안내서도 물리적 관성과 인버터 제어 기반 응답을 구분하면서 고비중 인버터 계통의 운영 가능성을 설명한다.
RoCoF와 주파수 최저점은 같은 지표가 아니다
초기 RoCoF는 사고 직후 주파수가 얼마나 빠르게 변하는지를 보여 준다. 물리적 관성은 특히 이 초기 구간을 완화한다. 주파수 최저점은 관성뿐 아니라 사고 크기, 부하 특성, 고속 주파수응답의 크기와 지연, 조속기 응답, 예비력 지속시간에 좌우된다. 관성만 늘려 초기 하락을 늦춰도 충분한 유효전력이 뒤따르지 않으면 회복이 지연될 수 있다. 반대로 매우 빠른 ESS도 측정·제어 지연이나 충전상태 제약이 있으면 계획한 효과를 내지 못한다.
주파수와 계통강도를 분리해서 볼 수 없다
동기기가 줄면 관성과 함께 단락용량도 감소할 수 있다. 약한 계통에서는 고장 시 전압 강하가 넓게 확산되고, 인버터의 위상 추종이나 고장 관통 기능이 불안정해질 가능성이 있다. 이때 여러 자원이 보호 동작으로 동시에 분리되면 최초 사고보다 큰 유효전력 부족이 발생한다. ENTSO-E의 관성과 RoCoF 보고서가 관성 감소를 단락전력, 전압 회복, 안정도 및 보호장치 동작과 함께 검토하는 이유도 여기에 있다.
운영자가 먼저 확인해야 할 저관성 위험
계통 전체의 평균 관성만 확인하면 지역적 취약점을 놓칠 수 있다. 송전 제약으로 사실상 분리될 수 있는 지역, 대규모 재생에너지 단지 주변, HVDC 연계 지점, 동기발전기가 적은 시간대에는 국지적 RoCoF와 전압 거동이 전체 평균과 다르게 나타날 수 있다. 최소한 다음 항목을 운전 시나리오별로 점검해야 한다.
- 최대 단일 사고: 가장 큰 발전기·HVDC·연계선 탈락과 모선 고장이 만드는 수급 불균형을 비교한다.
- 계통분리 가능성: 섬 계통이 형성될 때 남는 발전량, 부하, 관성 및 기동 가능한 자원을 확인한다.
- 동시 탈락 조건: 인버터의 RoCoF, 저전압·과전압, 주파수 보호 설정과 고장 관통 능력을 대조한다.
- 보호협조: 발전기 보호, 거리계전, 저주파수 부하차단과 재폐로가 새로운 동특성에서도 순서대로 작동하는지 검증한다.
- 측정 품질: RoCoF 계산창, 필터와 샘플링 방식에 따라 판단값이 달라질 수 있으므로 PMU·SCADA 데이터 처리 기준을 통일한다.
관성응답 부족에 대응하는 수단별 역할
| 대응 수단 | 주요 기여 | 핵심 제약 |
|---|---|---|
| 동기조상기 | 회전 질량, 무효전력, 단락용량과 전압 지지 | 지속적인 유효전력 공급원이 아니며 설치·손실·정비 비용이 발생 |
| ESS | 빠른 유효전력 주입·흡수, 고속 주파수응답과 합성관성 | 출력, 에너지 용량, 충전상태, 열화와 회복 운전의 제약 |
| 그리드포밍 인버터 | 전압·주파수 기준 형성, 약계통 운전과 빠른 전력 제어 | 고장전류 제한, 제어 상호작용, 모델 및 보호협조 검증 필요 |
| 동기발전기 최소 운전 | 물리적 관성, 단락전류, 예비력과 기존 운영 경험 활용 | 최소출력, 연료비, 배출량과 재생에너지 출력제한 가능성 |
| 수요반응·부하차단 | 전력 부족을 수요 측에서 신속히 줄여 주파수 하락 억제 | 참여 지속성, 통신, 공정 영향, 복귀 시 반동 부하 관리 |
| HVDC·연계선 제어 | 지역 간 유효전력 지원과 비상 전력 흐름 조정 | 연계 여유, 반대편 계통 상태, 통신·제어 및 전압 조건에 의존 |
이 비교에서 물리적 관성, 합성관성, 고속 주파수응답을 같은 용어처럼 사용하면 안 된다. 물리적 관성은 회전체의 운동에너지가 전기기계적으로 즉시 교환되는 현상이다. 합성관성은 측정된 주파수나 변화율에 따라 인버터가 관성 효과를 모사하도록 유효전력을 제어하는 기능이다. 고속 주파수응답은 반드시 RoCoF에 비례하지 않아도 되며, 주파수 편차나 임계값을 기준으로 빠르게 출력을 내는 더 넓은 개념이다.
ESS·동기조상기·그리드포밍 인버터 선택 기준
빠른 응답과 지속 가능한 응답을 구분한다
ESS는 짧은 시간에 큰 출력을 낼 수 있어 초기 주파수 하락과 최저점 개선에 유리하다. 그러나 MW 단위 출력 능력과 MWh 단위 에너지 용량은 서로 대체되지 않는다. 출력은 사고 직후 얼마나 강하게 대응할지를, 에너지는 그 대응을 얼마나 유지할지를 결정한다. 평상시 충전상태를 너무 높거나 낮게 유지하면 한 방향의 응답 여유가 사라질 수 있으며, 사고 후 충전상태를 복원하는 과정이 새로운 전력 부담을 만들지 않도록 관리해야 한다.
동기조상기는 유효전력 부족을 장시간 메우는 설비가 아니다. 대신 회전 질량과 단락용량을 제공하고 무효전력 제어를 통해 전압 회복을 돕는다는 점에서 ESS와 보완 관계에 있다. 특히 주파수와 전압 문제가 동시에 나타나는 취약 지역에서는 ESS의 빠른 유효전력과 동기조상기의 계통강도 보강을 같은 시나리오에서 평가할 가치가 있다.
그리드포밍 기능은 계통 조건에서 검증한다
그리드포밍 인버터는 외부 전압 파형만 따라가는 대신 자체 제어로 전압과 주파수 기준을 형성한다. 인버터 중심 계통의 기동, 약계통 안정화와 자원 간 전력 분담에 중요한 선택지가 될 수 있다. 다만 명칭만으로 성능이 보장되지는 않는다. 전류 제한에 진입했을 때의 제어 전환, 고장 중 무효전류 우선순위, 여러 제작사 제어기의 상호작용, 블랙스타트 범위와 보호계전 동작을 설비·계통 모델로 확인해야 한다.
설치 위치가 정격보다 중요할 수 있다
같은 용량의 설비도 전기적으로 가까운 사고와 송전망 임피던스에 따라 효과가 달라진다. 취약 지역 내부의 자원은 계통분리 시에도 남아 대응할 수 있지만, 멀리 있는 자원은 송전 혼잡이나 전압 불안정 때문에 지원이 제한될 수 있다. 따라서 후보지를 정할 때는 평균 주파수뿐 아니라 모선별 주파수, 전압, 위상각, 단락비와 고장 후 전력 흐름을 비교해야 한다.

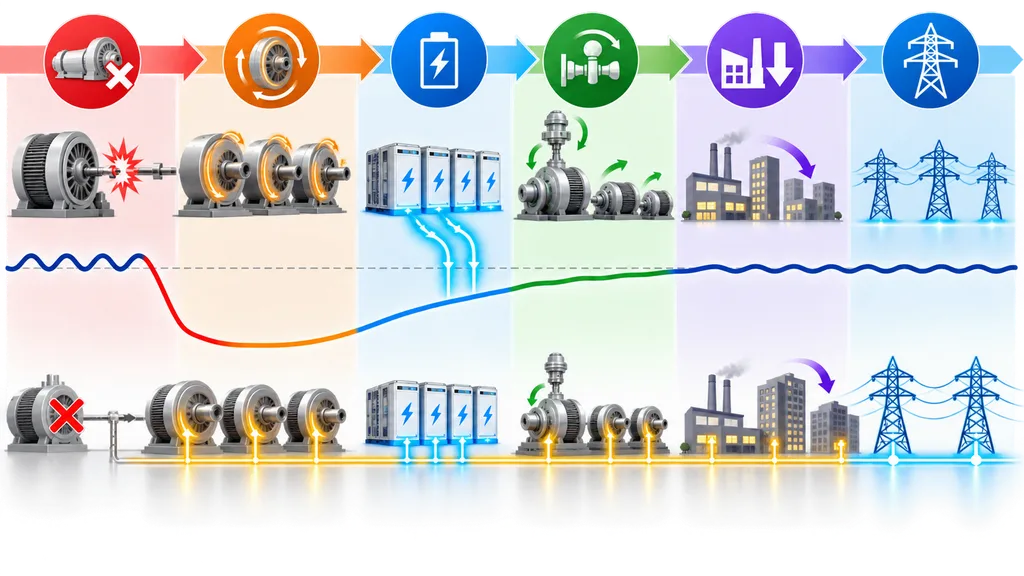

시간대별로 설계하는 조합형 대응 전략
- 계획 단계: 예상 발전 조합별 관성과 최대 사고를 산정하고, 허용 RoCoF·주파수 최저점·계통강도 기준을 보호 설정과 연결한다. 단일 정상상태 조류계산이 아니라 발전기·부하·인버터 동특성을 반영한 시뮬레이션이 필요하다.
- 운영 준비: 재생에너지 출력과 부하 예측을 이용해 시간대별 최소 동기기, 고속 응답, 상향·하향 예비력과 ESS 충전상태를 확보한다. 평균 기준을 충족해도 지역 제약이 예상되면 별도 운전 한계를 둔다.
- 사고 직후: 물리적 관성, 합성관성, ESS와 그리드포밍 제어가 초기 RoCoF를 억제한다. 이 구간은 통신 지연에 민감하므로 가능한 기능은 현장 측정 기반의 자율 제어로 구성하되 오동작 방지 논리를 검증한다.
- 주파수 최저점 전후: 고속 주파수응답, 동기발전기 조속기, HVDC 제어와 신속 수요반응이 부족 전력을 보충한다. 그래도 기준을 지키기 어렵다면 저주파수 부하차단을 최후 방어선으로 조정한다.
- 회복 단계: 운전예비력이 출력을 이어받고 탈락 자원을 순차 복귀시킨다. ESS 출력이 갑자기 종료되거나 충전 부하가 한꺼번에 증가하지 않도록 램프와 충전상태 복원 계획을 적용한다.
도입 전에 피해야 할 설계 오류
첫째, 합성관성 용량을 물리적 관성과 단순 합산하면 측정 지연, 출력 한계와 에너지원 제약을 놓친다. 둘째, ESS의 정격 출력만 보고 지속시간과 충전상태를 생략하면 초기 응답 이후 공백이 생길 수 있다. 셋째, 그리드포밍 인버터를 만능 해법으로 간주하면 고장전류 제한과 보호협조 문제가 남는다. 넷째, 계통 전체 평균만 관리하면 재생에너지 집중 지역이나 계통분리 구간의 위험을 숨길 수 있다.
경제성 평가도 장비 구매비에 그쳐서는 안 된다. 동기발전기 최소 운전에 따른 연료비와 출력제한, 동기조상기의 손실과 정비, 배터리 교체와 열화, 인버터 제어 검증, 통신·계측 설비, 예비력 조달 비용을 같은 기간 기준으로 비교해야 한다. 동시에 각 설비가 관성 외에 전압 지지, 혼잡 완화, 에너지 차익, 블랙스타트 같은 서비스를 겸할 수 있는지도 반영해야 과소·과잉 투자를 피할 수 있다.
실무 검증은 모델과 현장 데이터가 함께 완성한다
도입안은 정상 운전점 하나가 아니라 낮은 부하와 높은 인버터 비중, 최대 송전, 설비 정지, 계통분리 등 취약 조건에서 검증해야 한다. RMS 동특성 해석으로 광역 주파수와 예비력 동작을 살피고, 빠른 인버터 제어와 전류 제한이 중요한 구간은 필요에 따라 전자기과도 해석으로 보완한다. 제작사 모델의 제어 버전과 실제 설정값이 현장 장비와 일치하는지도 확인해야 한다.
운전 후에는 PMU, 고장기록계와 SCADA 자료로 사고 전후 RoCoF, 주파수 최저점, 전압 회복, 자원별 응답 지연과 지속시간을 비교한다. 계산값과 실측값의 차이는 모델 보정과 보호 설정 재검토에 반영한다. RoCoF는 측정창과 필터에 민감하므로 서로 다른 장치의 숫자를 조건 확인 없이 직접 비교하지 않는 것이 중요하다.
저관성 계통은 단일 장비보다 역할의 연결이 핵심이다
저관성 전력계통의 안정도는 관성 수치 하나로 결정되지 않는다. 물리적 관성은 사고 직후 시간을 벌고, ESS와 합성관성은 빠른 유효전력을 제공하며, 그리드포밍 인버터는 전압·주파수 기준 형성을 지원한다. 동기조상기는 계통강도와 전압 회복을 보완하고, 동기발전기·예비력·수요반응·부하차단·연계선 제어는 이후의 수급 균형과 회복을 담당한다.
따라서 실무적인 답은 특정 기술의 일괄 설치가 아니라 사고 유형과 시간대, 취약 지역에 맞춘 조합이다. 계획 기준을 세우고, 위치별 동적 해석으로 조합을 검증하며, 실제 사고 데이터로 설정을 갱신해야 한다. 이 과정을 보호협조와 경제성 평가까지 연결할 때 재생에너지 확대와 주파수 안정도를 함께 달성할 수 있다.
