발전기 한 대가 갑자기 탈락했을 때 전력계통은 왜 즉시 멈추지 않을까? 공급이 줄어드는 순간 주파수는 내려가지만, 계통 안의 회전기와 일부 제어 자원이 아주 짧은 시간 에너지를 주고받으며 변화 속도를 늦춘다. 이 첫 번째 완충 작용이 바로 관성응답이다.

전력계통 주파수는 발전과 소비의 실시간 균형을 보여주는 지표다. 수요가 공급보다 커지면 주파수는 하락하고, 공급이 수요보다 많으면 상승한다. 관성응답을 이해하면 발전기 탈락, 부하 급변, 재생에너지 확대 이후의 저관성 문제를 운영 관점에서 더 명확히 볼 수 있다.

관성응답이란 무엇인가

관성응답은 발전기 탈락이나 대형 부하 투입처럼 수급 불균형이 생겼을 때, 회전기 또는 제어 가능한 자원이 순간적으로 에너지를 방출하거나 흡수해 주파수 변화 속도를 늦추는 초기 응답이다. 핵심은 주파수를 곧바로 정격값으로 회복시키는 것이 아니라, 주파수가 너무 빠르게 무너지지 않도록 시간을 벌어주는 데 있다.

동기발전기 중심의 계통에서는 터빈과 발전기 로터에 저장된 회전 운동에너지가 이 역할을 한다. 반대로 인버터 기반 자원은 물리적으로 계통 주파수와 직접 결합된 큰 회전 질량이 없기 때문에, 별도의 제어 설계가 없으면 전통적 의미의 관성응답을 제공하지 않는다.

관성응답은 왜 첫 몇 초가 중요한가

사고 직후 수백 밀리초에서 수 초 사이에 주파수 변화율이 결정된다. 이 구간에서 주파수가 너무 빠르게 떨어지면 조속기, 배터리 제어, 부하 차단, 보호계전기가 질서 있게 반응하기 전에 추가 탈락이 이어질 수 있다. 따라서 관성응답은 계통 안정성의 최종 해법이 아니라, 다른 방어 수단이 개입할 수 있게 만드는 시간 확보 장치로 보는 것이 정확하다.

주파수 하락과 RoCoF로 보는 관성응답의 역할

발전과 수요가 어긋나면 주파수가 움직인다

계통에 연결된 동기발전기의 회전 속도는 전기적 주파수와 연결되어 있다. 갑자기 발전기가 탈락하면 남아 있는 발전력보다 부하가 커지고, 회전체는 저장된 운동에너지를 내놓으며 조금 느려진다. 그 결과 주파수가 하락한다. 반대로 대형 부하가 빠지거나 발전이 과잉이면 회전 속도가 높아지며 주파수가 상승한다.

이런 원리는 전력계통 주파수 제어를 이해하는 출발점이다. 주파수는 단순한 숫자가 아니라 계통이 지금 균형 상태인지, 얼마나 빠르게 불균형을 해소해야 하는지를 알려주는 운영 신호다.

RoCoF가 높다는 것은 무엇을 의미하는가

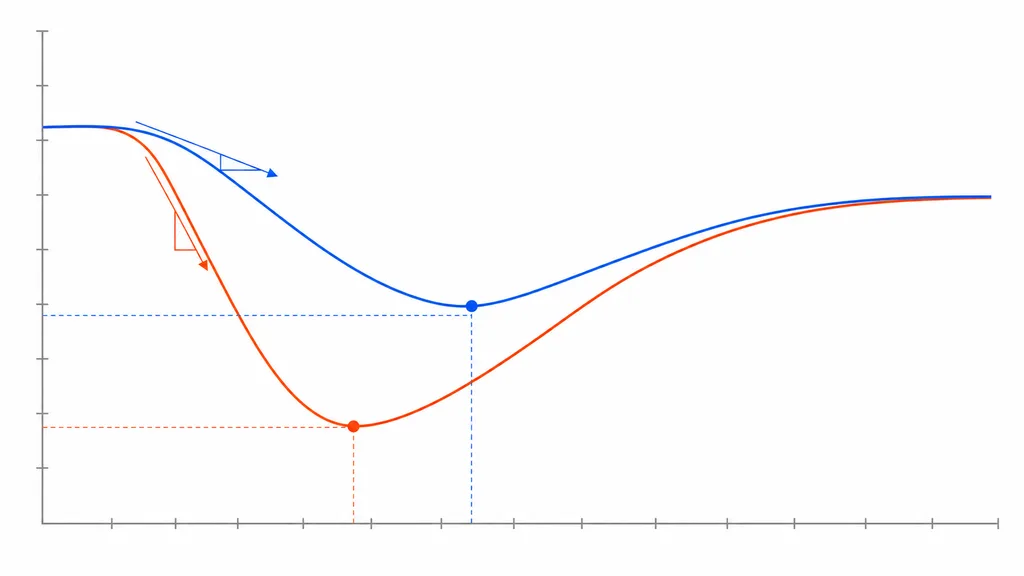

RoCoF는 Rate of Change of Frequency, 즉 주파수 변화율이다. 같은 규모의 발전기 탈락이라도 계통 관성이 크면 주파수는 비교적 완만하게 변하고, 관성이 낮으면 더 급하게 변한다. 높은 RoCoF는 보호계전기 오동작, 발전기 추가 탈락, 부하 차단 확대 가능성을 키우므로 운영자가 특히 주의해서 보는 지표다.

동기발전기의 회전 관성은 어떻게 계통을 버티게 하는가

회전 운동에너지가 순간 저장장치처럼 작동한다

동기발전기의 로터와 터빈은 거대한 회전체다. 정상 운전 중에는 일정한 속도로 회전하며 에너지를 저장하고 있다가, 계통 주파수가 떨어지는 순간 일부 운동에너지를 전기 에너지로 내놓는다. 이 과정은 별도 통신 명령을 기다리지 않고 물리적으로 나타난다. 그래서 전통적 회전 관성은 사고 초기 응답이 매우 빠르다는 장점이 있다.

미국 에너지부 OSTI에 공개된 Inertia and the Power Grid: A Guide Without the Spin도 관성이 전력망 신뢰도와 주파수 변화 속도에 중요한 역할을 한다고 설명한다. 다만 관성은 에너지를 잠시 빌려주는 역할이므로, 이후에는 실제 출력 증가나 부하 감소가 따라와야 한다.

관성응답과 1차 주파수 제어의 차이

관성응답은 사고 직후 자연스럽게 나타나는 초기 완충이다. 1차 주파수 제어는 주파수 편차를 감지한 조속기, ESS, 인버터 제어가 출력을 조정하는 단계다. 2차 제어와 AGC는 더 긴 시간대에서 주파수와 지역 간 전력 흐름을 목표값으로 되돌린다. 세 기능은 모두 중요하지만 시간대와 목적이 다르다.

재생에너지 확대가 관성응답을 어렵게 만드는 이유

인버터 기반 자원은 동기발전기와 다르게 움직인다

태양광, 많은 현대식 풍력, 배터리 ESS는 전력전자 인버터를 통해 계통에 연결된다. 인버터는 빠르고 정교하게 제어할 수 있지만, 기존 동기발전기처럼 큰 회전 질량이 주파수와 직접 결합되어 있지는 않다. 따라서 재생에너지 발전량이 많다는 사실과 관성응답이 충분하다는 사실은 같은 말이 아니다.

이 때문에 재생에너지가 늘어나는 계통에서는 전력계통 관성 감소를 별도 운영 이슈로 다뤄야 한다. 중요한 점은 재생에너지가 계통 안정성을 반드시 해친다는 뜻이 아니라, 기존 회전기 중심의 안정도 설계를 인버터 중심 구조에 맞게 다시 설계해야 한다는 점이다.

저관성 계통에서 나타나는 운영 리스크

저관성 계통에서는 같은 사고라도 RoCoF가 커지고 주파수 최저점이 더 낮아질 수 있다. 보호계전기 설정이 과거의 완만한 주파수 변화를 전제로 남아 있으면 실제 동특성과 맞지 않을 수 있다. 또한 1차 응답이 늦거나 예비력이 부족하면 최저점 이후 회복이 지연되어 부하 차단 가능성이 커진다.

합성 관성과 가상 관성은 관성응답을 대체할 수 있을까

합성 관성의 기본 원리

합성 관성 또는 가상 관성은 인버터가 주파수나 RoCoF 변화를 감지해 짧은 시간 추가 출력을 내도록 설계한 제어 기능이다. 풍력은 회전체 에너지를 일부 활용할 수 있고, 배터리는 저장 에너지를 빠르게 방출할 수 있다. 태양광도 출력 여유를 미리 확보했다면 주파수 하락 시 기여할 수 있다.

실제 관성과 합성 관성의 차이

실제 회전 관성은 물리적으로 즉각 작동하지만, 합성 관성은 측정 정확도, 제어 알고리즘, 전력전자 응답, 가용 출력, 에너지 여유에 의존한다. 그래서 완전히 같은 대체물이라고 단정하기보다, 계통 요구조건에 맞춰 설계해야 하는 보완 자원으로 보는 편이 안전하다. 특히 배터리는 충전상태와 시장 지시, 예비 용량 확보 여부에 따라 실제 기여도가 달라진다.

그리드포밍 인버터와 새로운 관성응답 설계

그리드팔로잉과 그리드포밍의 차이

그리드팔로잉 인버터는 기존 계통의 전압과 주파수 신호를 따라가며 전류를 주입하는 방식이다. 반면 그리드포밍 인버터는 자체적으로 전압과 주파수 기준을 형성해 약한 계통, 섬 계통, 저관성 환경에서 안정성에 기여할 수 있다. 독립 계통의 주파수 안정성을 다룰 때 특히 중요한 기술이다.

다만 그리드포밍 인버터가 모든 저관성 문제를 한 번에 해결하는 것은 아니다. 보호 방식, 고장전류 특성, 모델 검증, 표준화, 대규모 현장 실증이 함께 필요하다. 관련 연구 과제는 Research Roadmap on Grid-Forming Inverters에서도 중요한 주제로 제시된다.

관성응답을 평가할 때 보는 핵심 지표

계통 관성, RoCoF, 주파수 최저점

운영자는 사고 규모만 보지 않는다. 계통 관성이 충분한지, 사고 직후 RoCoF가 어느 정도인지, frequency nadir라고 부르는 주파수 최저점이 보호 기준 안에 머무는지를 함께 본다. 최저점 이후에는 예비력과 빠른 주파수 응답이 얼마나 빨리 투입되는지도 중요하다.

이 지표들은 고속 측정과 상태 추정이 필요하므로 PMU 기반 감시나 SCADA 데이터와 결합해 해석된다. 단순히 평균 수요와 발전량만 맞는다고 충분한 것이 아니라, 사고 후 수 초 안의 동특성을 볼 수 있어야 저관성 리스크를 관리할 수 있다.

보호계전기와 운영 기준의 조율

관성응답이 약해지면 보호 설정도 다시 검토해야 한다. RoCoF 보호, 저주파수 부하 차단, 발전기 탈락 기준이 실제 계통 동특성과 맞지 않으면 불필요한 차단이나 연쇄 사고를 유발할 수 있다. 운영 기준은 관성, 예비력, 전압 안정도, 인버터 제어 특성을 함께 반영해야 한다.

관성응답을 확보하는 현실적 방법

동기발전기와 동기조상기 활용

기존 동기발전기를 일정 수준 유지하거나 동기조상기를 설치하면 물리적 관성과 무효전력 지원을 동시에 확보할 수 있다. 동기조상기는 전력을 생산하지 않아도 회전기를 계통에 연결해 전압과 관성 측면에 기여할 수 있지만, 투자비와 운전비, 설치 목적을 종합적으로 따져야 한다.

ESS와 빠른 주파수 응답

배터리 ESS는 출력 조정 속도가 빨라 주파수 응답 자원으로 유용하다. 그러나 항상 관성을 제공한다고 표현하면 부정확하다. 제어 설정, 예비 출력, 충전상태, 지속시간, 통신 및 계통 운영 지시가 갖춰질 때 합성 관성 또는 빠른 주파수 응답으로 기여할 수 있다.

수요반응과 부하 측 응답

부하를 줄이는 것도 주파수 안정화에 도움이 된다. 주파수 저하 시 일부 산업 부하, 냉난방 부하, 충전 부하를 빠르게 조정하면 발전 측 응답 부담을 줄일 수 있다. 이는 관성 그 자체는 아니지만, 최저점 이후 회복을 돕는 보완 수단이며 수요반응 자원 설계와 연결된다.

관성응답을 이해할 때 자주 하는 오해

관성이 크면 항상 좋은가

관성이 크면 사고 초기 주파수 변화는 완만해진다. 하지만 관성만으로 부족한 전력을 계속 공급할 수는 없다. 주파수를 회복하려면 1차 주파수 제어, 2차 제어, 충분한 예비력, 보호 협조가 이어져야 한다. 관성은 사고를 해결하는 장치가 아니라 사고가 악화되기 전 시간을 벌어주는 장치다.

인버터 기반 자원은 전혀 기여하지 못하는가

전통적 의미의 물리적 관성은 부족하지만, 인버터 기반 자원도 제어 설계에 따라 합성 관성, 빠른 주파수 응답, 그리드포밍 기능으로 계통 안정성에 기여할 수 있다. 효과는 계통 강도, 통신과 측정 품질, 가용 에너지, 보호 기준에 따라 달라진다.

관성응답은 주파수 안정성을 위한 시간 확보 장치다

관성응답의 가치는 사고 직후에 드러난다. 발전기 탈락이나 부하 급변이 발생했을 때 주파수가 급격히 무너지지 않도록 붙잡아 주고, 주파수 제어와 보호 시스템이 차례로 작동할 시간을 만든다. 재생에너지 확대 시대에는 회전 관성, 합성 관성, 빠른 주파수 응답, 그리드포밍 인버터, 보호 설정 개선을 함께 설계해야 한다.

결국 관성응답을 이해하는 것은 저관성 전력망의 안정성 설계를 이해하는 출발점이다. 발전량을 얼마나 확보하느냐뿐 아니라, 사고가 난 첫 몇 초를 어떻게 버틸 것인지가 미래 전력계통 운영의 핵심 질문이 되고 있다.
