정격전압만 맞으면 차단기 선정이 끝나는가. 변전소 차단기 설계 기준은 그렇게 단순하지 않습니다. 차단기는 정상 부하전류를 여닫는 개폐장치이면서, 단락·지락 사고가 발생했을 때 고장에너지를 안전하게 분리해야 하는 보호 장치입니다. 따라서 설계 검토는 단락전류 계산에서 시작해 정격차단전류, 정격투입전류, 단시간 내전류, 절연협조, TRV, 보호협조까지 하나의 흐름으로 이어져야 합니다.
변전소 차단기 설계 기준의 핵심은 무엇인가
차단기 설계의 목적은 정격표에서 큰 숫자를 고르는 일이 아니라, 해당 계통에서 발생 가능한 전기적·기계적·절연 스트레스를 차단기가 견딜 수 있는지 검증하는 일입니다. 과소 선정하면 고장 차단 실패, 접점 손상, 폭발적 아크, 모선 사고 확대 같은 위험이 커집니다. 반대로 과대 선정은 비용, 설치 공간, 조작 에너지, 예비품, 보호계전기 설정 범위 측면에서 불리할 수 있습니다.

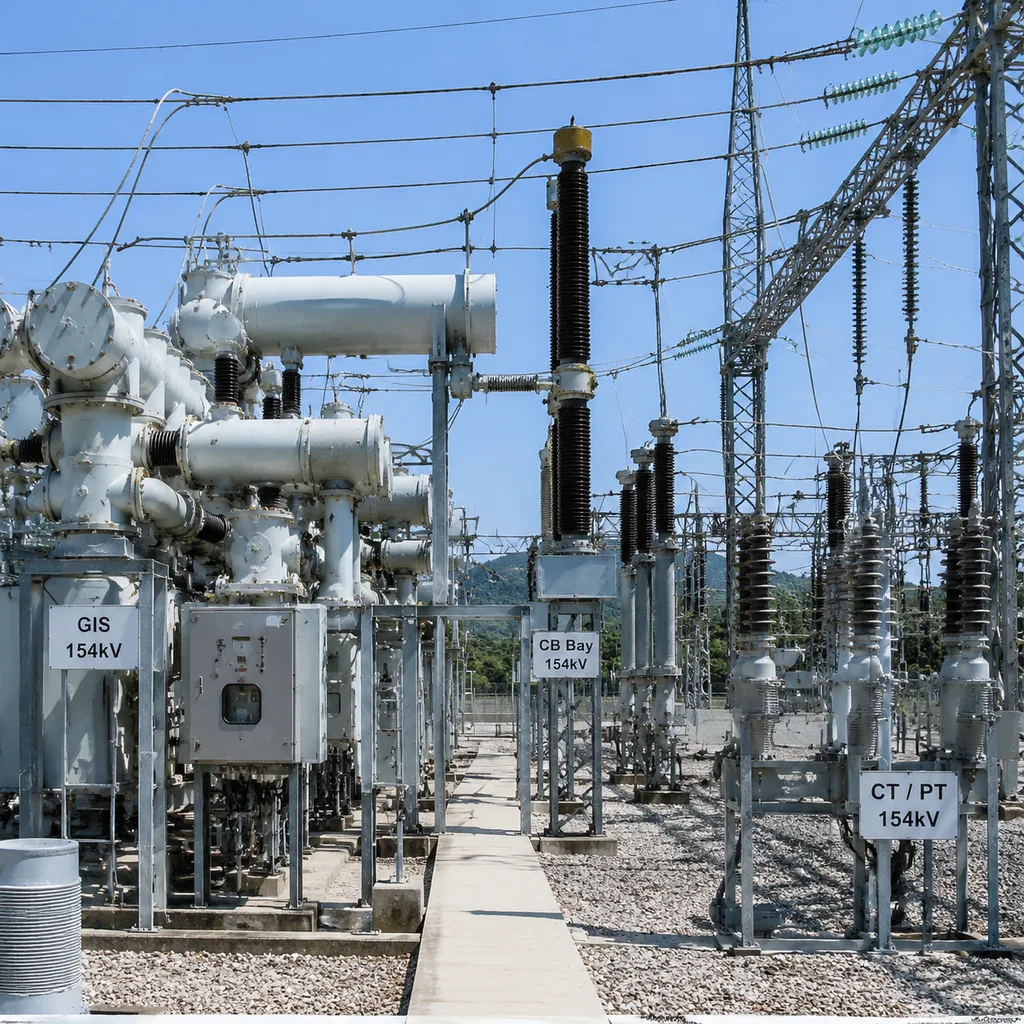

실무에서는 변전소 설계의 기본 구조, 단선결선도, 접지 방식, 변압기 용량, 계통 병렬 운전 조건을 먼저 놓고 차단기 정격을 검토합니다. 차단기는 단독 기기가 아니라 CT, PT, 보호계전기, DC 전원, 트립 회로, SCADA 감시와 함께 동작하는 시스템 구성품이기 때문입니다.
차단기 선정 전에 먼저 확인해야 할 계통 조건
공칭전압과 최고전압
정격전압은 공칭전압보다 단순히 큰 값을 선택하는 개념이 아닙니다. 해당 전압 등급의 최고전압, 절연레벨, 개폐서지, 피뢰기 보호레벨, 모선 절연거리와 함께 검토해야 합니다. 특히 고전압 설비에서는 고압 계통 설계 고려사항과 현장 이격거리, 오염도, 고도 조건도 정격 선정에 영향을 줄 수 있습니다.
최대 부하전류와 장래 증설 여유
정격전류는 정상 운전에서 연속적으로 흘릴 수 있는 전류입니다. 변압기 베이는 변압기 과부하 운전, 냉각 방식, 병렬 운전, 장래 증설을 고려하고, 선로 베이는 도체 허용전류, 모선 정격, 계통 운용 방식과 맞춰야 합니다. 주변 온도, 밀폐형 설비, GIS실 환기 조건에 따라 실제 온도상승 여유가 달라질 수 있으므로 제조사 정격표와 설치 조건을 함께 확인합니다.
단락전류와 X/R 비
단락전류 계산 결과는 정격차단전류, 정격투입전류, 단시간 내전류 검토의 출발점입니다. 3상 단락, 1선 지락, 선간 단락 등 사고 형태별 전류를 계산하고, 최대 계통 조건과 최소 계통 조건을 모두 봐야 보호협조가 성립합니다. X/R 비가 높으면 직류분 감쇠가 느려져 비대칭 전류와 투입 조건이 더 엄격해질 수 있습니다.
접지 방식과 지락전류 특성
직접접지, 저항접지, 비접지, 소호리액터 접지 등 접지 방식은 지락전류 크기와 보호계전기 동작 방식에 영향을 줍니다. 지락전류가 작다고 해서 차단기 검토가 생략되는 것은 아니며, 보호감도, 선택차단, 절연협조, 과전압 조건을 함께 봐야 합니다.
정격전압과 절연레벨 선정 기준
차단기 정격전압은 계통 최고전압에서 안정적으로 운전할 수 있어야 하며, 절연레벨은 뇌임펄스 내전압, 상용주파 내전압, 필요 시 개폐임펄스 조건까지 포함해 검토합니다. IEC 60071-1:2019는 1kV 초과 3상 AC 계통의 절연협조 원칙과 정격 내전압 선정 절차를 다루는 기준으로 활용됩니다.
절연협조는 피뢰기, 변압기, 차단기, CT/PT, 케이블, 모선의 절연레벨이 따로 움직이지 않도록 맞추는 과정입니다. 차단기의 정격전압을 높이면 여유가 생길 수 있지만, 비용, 크기, 절연거리, 개폐서지, 주변 설비 정격과 맞지 않으면 좋은 설계라고 보기 어렵습니다.
정격전류 선정 기준
정격전류는 지정 주파수와 설치 조건에서 온도상승 한계를 초과하지 않고 연속 통전 가능한 전류입니다. 설계자는 최대 부하전류에 단순 여유율을 곱하는 데서 멈추지 말고, 변압기 장시간 과부하, 모선 정격, 계통 절체 운전, 부하 성장률을 반영해야 합니다. 특히 변압기 베이는 냉각 단계별 용량과 비상 운전 조건, 선로 베이는 케이블 또는 가공선 허용전류와 열적 병목 지점을 함께 확인하는 것이 실무적입니다.
정격차단전류와 차단용량 설계 기준
정격차단전류는 차단기가 규정된 조건에서 차단할 수 있는 단락전류입니다. 단락전류 계산에는 전원 임피던스, 변압기 %임피던스, 발전기 기여분, 모터 기여분, 케이블 임피던스, 병렬 운전 조건이 반영됩니다. IEC 60909-0 공식 페이지에서 확인할 수 있듯이 IEC 60909-0은 50Hz 또는 60Hz 3상 AC 계통의 평형·불평형 단락전류 계산 절차를 다루는 대표 기준입니다.
차단용량은 일반 설명에서 3상 기준 √3 × 전압 × 전류의 관계로 이해할 수 있습니다. 그러나 최종 선정은 표준 정격, 정격전압에서의 차단전류, 제조사 데이터시트, 발주 사양서, 시험 조건을 기준으로 확인해야 합니다. 신규 발전원 연계, 변압기 증설, 모선 병렬 운전 증가, 계통 연계점 변경은 단락전류를 높일 수 있으므로 기존 차단기 정격을 다시 검토해야 합니다.
정격투입전류와 단시간 내전류도 함께 확인한다
차단기는 사고를 끊는 능력뿐 아니라 고장 상태의 회로에 투입될 때 발생하는 전자기력도 견뎌야 합니다. 정격투입전류는 이 순간적인 비대칭 피크 전류에 대한 기계적 내력 검토와 연결됩니다. 단시간 내전류는 보호계전기와 차단기가 동작하기 전까지 차단기와 도체가 열적·기계적으로 버틸 수 있는지를 보는 기준입니다.
따라서 정격차단전류만 만족한다고 설계가 끝나지 않습니다. 보호계전기 동작시간, 차단기 차단시간, 백업 보호 지연시간이 길어지면 단시간 내전류 검토가 더 중요해질 수 있습니다.
차단시간과 보호협조 설계 기준
차단시간은 차단기 자체의 기계적 동작시간만 의미하지 않습니다. 보호계전기의 검출·판단 시간, 통신 지연, 보조계전기, DC 트립 전원, 트립 코일, 차단기 개극과 아크 소호 시간이 합쳐진 전체 사고 제거시간으로 검토해야 합니다. 기본 개념은 회로차단기의 동작시간과 보호 원리를 함께 보면 이해하기 쉽습니다.

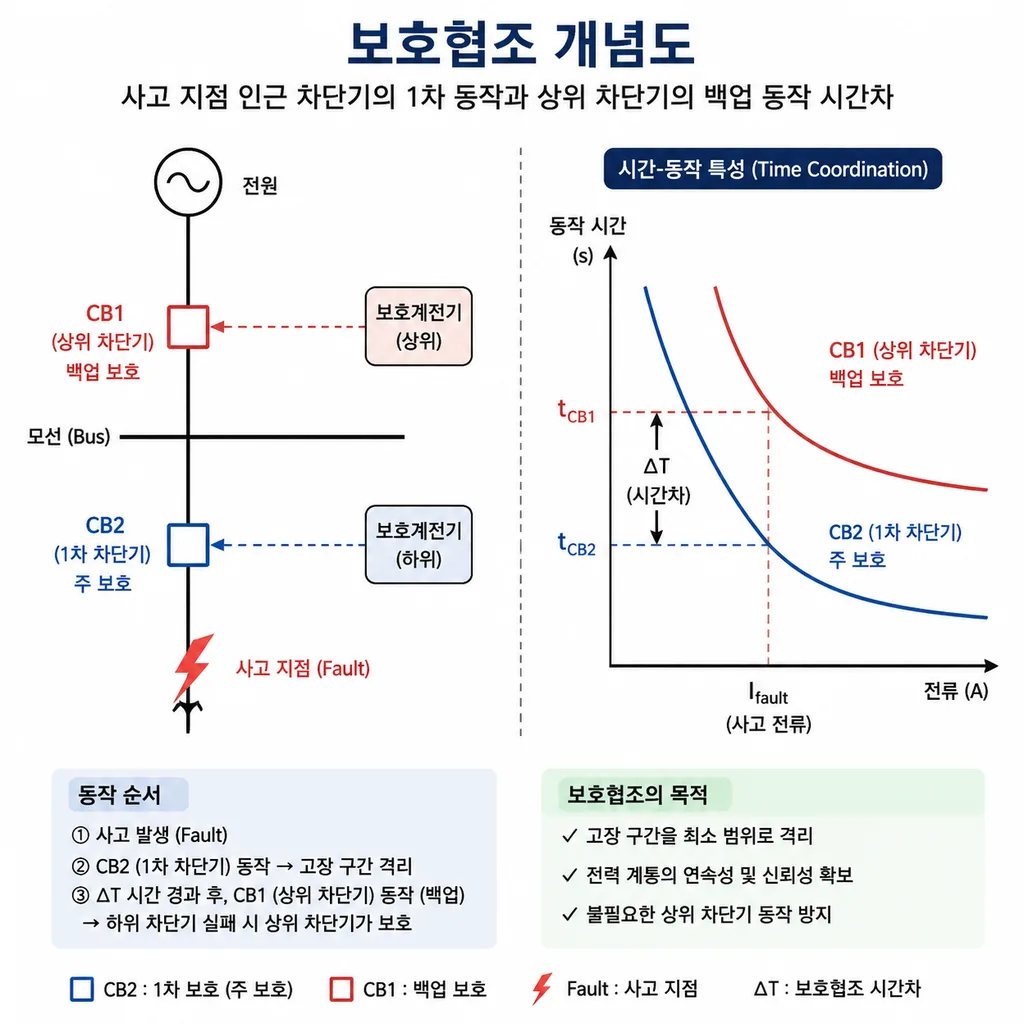

보호협조의 핵심은 사고 지점에 가장 가까운 차단기가 먼저 동작하고, 실패 시 상위 차단기가 백업 동작하는 선택차단입니다. 이 과정은 보호계전기와 차단기 협조의 설정 문제이기도 합니다. 자동 재폐로는 송전선 일시고장에는 유용할 수 있지만, 케이블, 변압기, 발전기, 콘덴서뱅크에는 적용 제한이 있을 수 있어 계통 특성별 검토가 필요합니다.
TRV와 개폐서지 검토가 필요한 이유
TRV, 즉 과도회복전압은 사고전류 차단 후 차단기 접점 사이에 회복되는 과도 전압입니다. 전류를 끊었다고 해도 접점 사이 절연 회복보다 전압 상승이 빠르면 재점호나 차단 실패 위험이 생길 수 있습니다. 선로 차단, 케이블 차단, 변압기 여자전류 차단, 리액터 개폐, 콘덴서뱅크 개폐는 각각 다른 TRV와 개폐서지 조건을 만들 수 있습니다.
IEC 62271-100과 IEEE C37.04-2018은 고전압 AC 차단기의 정격 구조에서 단락전류, 절연능력, TRV, 콘덴서 개폐 등 관련 항목을 다룹니다. 특히 IEC 62271-100 공식 페이지는 1,000V 초과, 50Hz 및/또는 60Hz 계통의 실내·실외 3상 AC 차단기 적용 범위를 확인할 때 참고할 수 있습니다.
적용 표준별로 보는 설계 기준
| 검토 항목 | 참고 기준 | 설계상 의미 |
|---|---|---|
| 고전압 AC 차단기 정격 | IEC 62271-100 | 차단전류, 투입, 동작책무, TRV 등 차단기 성능 구조 확인 |
| 단락전류 계산 | IEC 60909-0 | 최대·최소 고장전류와 비대칭 조건 산정 |
| 절연협조 | IEC 60071-1 | BIL, 상용주파 내전압, 설비 간 절연레벨 정합 확인 |
| 고전압 차단기 정격 체계 | IEEE C37.04 | 연속전류, 절연능력, 단락전류, TRV, 콘덴서 개폐 검토 |
| 국내 설비 기준 | KEC 및 전기설비기술기준 | 국내 안전 요구, 고압·특고압 설비 원칙, 자동 차단 보호 확인 |
국내 프로젝트에서는 KEC, 전기설비기술기준, 발주처 표준, 전력회사 연계 기준을 함께 확인해야 합니다. 다만 국내 기준은 개정될 수 있으므로 최신 개정본과 인허가·감리 요구사항을 별도로 대조하는 것이 안전합니다.

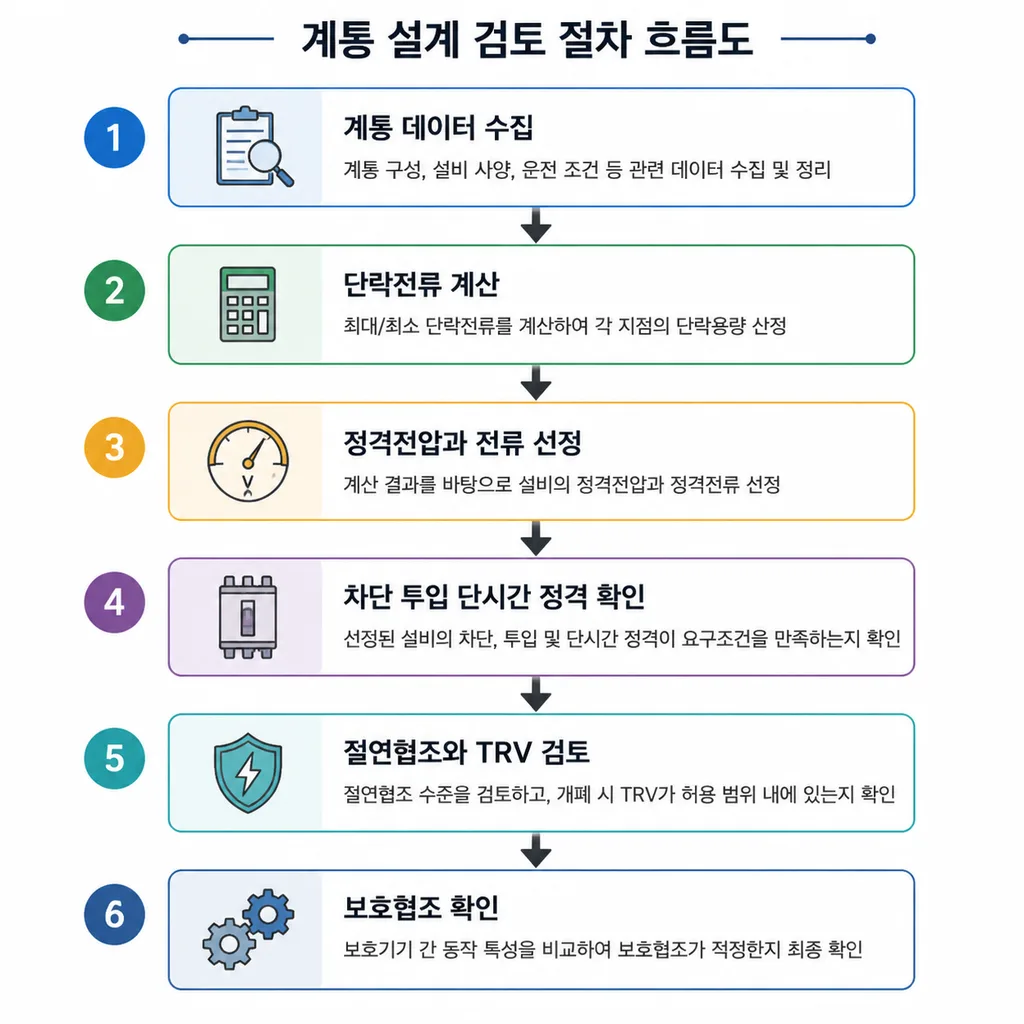

실무 체크리스트로 보는 차단기 설계 검토 순서
- 계통 데이터 수집: 단선결선도, 공칭전압, 최고전압, 변압기 용량, 접지 방식, 발전원 연계, 운전 시나리오를 정리합니다.
- 단락전류 계산: 최대·최소 계통 조건, X/R 비, 3상 단락과 지락 사고를 구분해 계산합니다.
- 정격전압·전류 선정: 전압 등급, 절연레벨, 최대 부하전류, 장래 증설 여유, 온도상승 조건을 확인합니다.

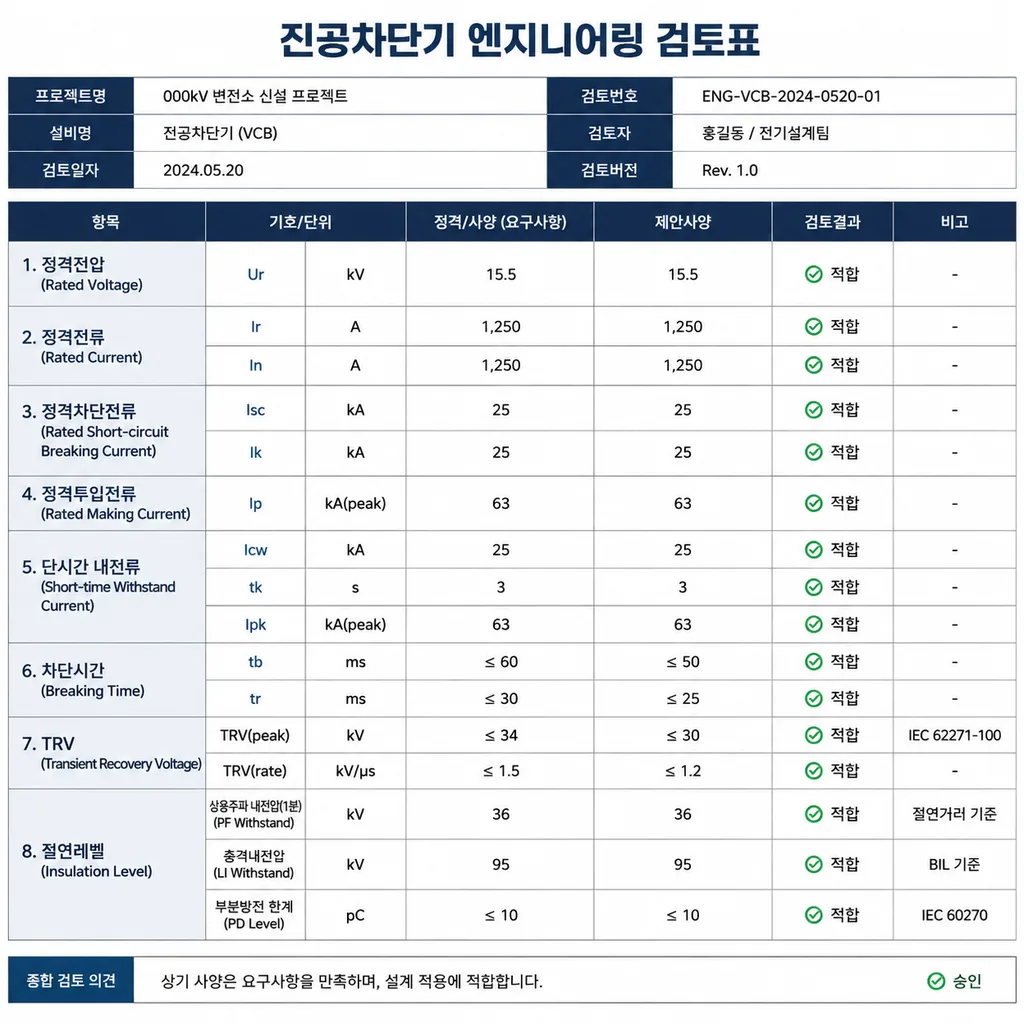

- 차단·투입·단시간 정격 확인: 정격차단전류, 정격투입전류, 정격단시간 내전류, 동작책무가 계통 조건을 만족하는지 봅니다.
- 절연협조와 TRV 확인: 피뢰기 보호레벨, BIL, 개폐서지, 부하 종류별 TRV 조건을 검토합니다.
- 보호협조와 운영 조건 검토: 계전기 설정, 선택차단, 백업차단, 자동 재폐로, 트립 회로, SCADA 기반 차단기 감시, 유지보수 접근성을 함께 확인합니다.
자주 하는 실수와 검토 포인트
첫째, 현재 단락전류만 보고 장래 증설 여유를 과소평가하는 경우입니다. 발전원 추가, 변압기 병렬 운전, 모선 구성 변경은 기존 차단기의 차단정격을 초과하게 만들 수 있습니다. 둘째, 정격전류만 보고 차단기를 고르는 경우입니다. 차단용량, 투입전류, 단시간 내전류, TRV, 절연협조가 빠지면 사고 조건에서 설계가 성립하지 않을 수 있습니다.
셋째, 보호협조를 설계 후반에 검토하는 경우입니다. 보호계전기 설정은 CT 비, 차단기 시간, 통신, DC 전원, 백업 보호와 연결되므로 초기 단선결선도 단계에서 함께 검토해야 합니다. 넷째, 환경 조건과 유지보수를 누락하는 경우입니다. 염해, 분진, 고도, 온도, 조작 횟수, 예비품, 상태감시, 점검 공간은 장기 신뢰성을 좌우합니다.
변전소 차단기 설계는 정격표 확인이 아니라 계통 검증이다
좋은 차단기 선정은 큰 정격을 고르는 일이 아니라 계통 조건에 맞는 정격을 균형 있게 검증하는 일입니다. 단락전류 계산, 정격전압과 정격전류, 정격차단전류와 차단용량, 투입전류, 단시간 내전류, 차단시간, 절연협조, TRV, 보호협조, 유지보수 조건이 하나의 설계 체계 안에서 맞아야 합니다. 이 글은 실무 검토의 출발점이며, 최종 설계는 적용 표준, 제조사 시험 성적, 발주처 사양, 감리와 안전 검토를 통해 확정해야 합니다. 변전소 차단기 설계 기준을 검토할 때는 언제나 현재 계통과 미래 계통을 함께 놓고 판단하는 것이 핵심입니다.
