가상의 상황을 가정해 보자. 변전소 원격감시 화면에 차단기 트립, 변압기 온도 경보, 통신 장애, 직류 배터리 저전압이 동시에 나타났다면 무엇부터 확인해야 할까? 변전소 원격감시 알람 우선순위 설정 방법의 핵심은 경보 이름이나 발생 순서가 아니라, 미조치 시 결과의 심각도와 운영자가 안전하게 대응할 수 있는 시간을 함께 평가하는 데 있다.

우선순위는 단순히 고·중·저 라벨을 붙이는 작업이 아니다. 각 SCADA 알람이 왜 필요한지, 어떤 결과를 예방하려는지, 누가 언제 무엇을 해야 하는지를 정한 뒤 HMI 표시와 운영 절차까지 연결해야 한다. 실제 적용 기준은 사업자의 알람 철학, 변전소 전압 등급, 설비 구성, 상주 여부, 보호 방식과 관제 체계에 맞게 승인해야 한다.

알람이 많아도 감시 품질이 높아지지는 않는다

알람의 목적은 운영자의 주의를 적시에 필요한 상태로 유도하고 판단과 조치를 촉진하는 것이다. 중요도가 낮은 신호까지 모두 경보음과 함께 표시하면 정상적인 변동에도 목록이 쌓이고, 실제로 긴급한 알람이 화면 아래로 밀릴 수 있다. 장애 순간 여러 연계 신호가 한꺼번에 발생하는 알람 폭주 상황에서는 이런 문제가 더 커진다.

따라서 좋은 알람은 운영자가 수행할 명확한 조치가 있고, 조치하지 않았을 때 의미 있는 결과가 있으며, 대응할 시간도 확보되어야 한다. 별도 조치 없이 기록만 필요하거나 다른 알람의 진단 근거로 쓰이는 신호라면 이벤트 또는 상태정보로 관리하는 편이 적절할 수 있다.

알람·이벤트·상태정보부터 구분한다

• 알람: 비정상 상태를 알리고 운영자의 평가, 확인, 보고, 전환 조작 또는 현장 점검 등 정해진 대응을 요구한다.
• 이벤트: 차단기 개폐, 설정 변경, 로그인, 보호계전 요소 동작처럼 발생 사실과 시각을 기록해 운전 이력 및 사후 분석에 활용한다.
• 상태정보: 설비의 현재 위치, 원격·현장 모드, 통신 품질, 측정값 유효성처럼 화면 판단을 돕지만 항상 즉시 조치를 요구하지는 않는다.

분류할 때는 “운영자가 이 메시지를 보고 지금 해야 할 일이 있는가?”를 먼저 묻는다. 답이 없다면 알람 후보에서 제외하거나 이벤트로 전환할 수 있다. 다만 통신 이상처럼 평소에는 상태정보에 가깝더라도 원격 제어 불능이나 감시 사각을 초래한다면 운전 조건에 따라 알람이 될 수 있다. 같은 신호도 계통 구성과 운전 모드에 따라 의미가 달라지므로 명칭만으로 일괄 분류해서는 안 된다.

우선순위를 결정하는 네 가지 질문

미조치 상태가 지속되면 어떤 결과가 생기는가

현재 측정값의 크기보다 조치하지 않았을 때의 결과를 평가한다. 인명 안전, 주요 설비 손상, 계통 안정도, 정전 범위, 환경 영향, 복구 난이도와 공급 신뢰도를 함께 살핀다. 하나의 알람이 여러 영역에 영향을 준다면 가장 중대한 합리적 결과를 기준으로 삼되, 현실성이 낮은 극단적 가정을 그대로 적용하지 않는다.

운영자가 대응할 수 있는 최대 시간은 얼마인가

몇 초 안에 판단해야 하는 상태와 다음 근무조 안에 점검해도 되는 상태는 같은 등급일 수 없다. 대응 시간은 알람 발생부터 결과가 심각해지기 전까지 운영자가 상태 확인, 연락, 승인, 조작 또는 현장 출동을 수행할 수 있는 시간으로 본다. 단순한 경보 설정값과 혼동하지 말고 정상적인 업무 절차로 실제 대응 가능한지도 확인한다.

기존 보호와 자동제어가 위험을 얼마나 완화하는가

보호계전기, 차단기 보호, 인터록, 자동 절체와 설비 자체 보호가 이미 위험을 제한하는지 검토한다. 독립적인 보호 기능이 정상 작동하더라도 감시 알람의 필요성이 사라진다고 단정할 수는 없다. 반대로 원격감시 알람을 높게 지정하거나 빠르게 표시한다고 해서 보호 기능을 대신할 수도 없다. 각 기능의 역할과 실패 시나리오를 구분해야 한다.

운전 조건에 따라 의미가 달라지는가

정비 중 분리된 설비, 예비 회선, 현장 제어 모드, 시험 운전 상태에서는 동일한 접점의 의미가 달라질 수 있다. 이때 조건부 활성화나 운전 모드별 억제를 고려하되, 적용 조건과 해제 조건을 명시하고 정상 운전 복귀 시 알람이 자동으로 다시 활성화되는지 시험한다.

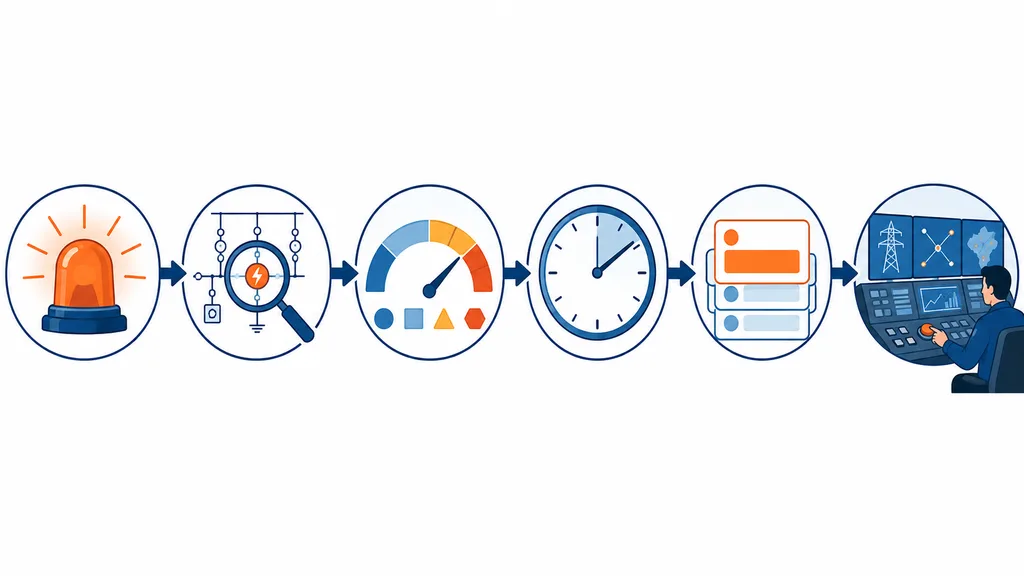

변전소 원격감시 알람 우선순위 설정 절차

1. 후보 목록을 만든다. IED, 보호계전기, RTU, 설비 제어반과 상위 SCADA에서 들어오는 태그를 모으고 알람 발생 조건, 설정값, 지연시간, 복귀 조건, 데이터 품질을 기록한다. 중복 태그와 파생 알람도 함께 표시한다.
2. 원인·결과·조치를 작성한다. 예상 원인, 미조치 결과, 최초 확인 항목, 허용된 조작, 보고 대상, 현장 점검 필요 여부를 한 행에서 추적할 수 있게 정리한다. 운영자 조치를 한 문장으로 설명할 수 없는 알람은 필요성을 다시 검토한다.
3. 심각도와 대응 시간을 평가한다. 분야별 담당자가 같은 정의를 사용하도록 판단 기준과 사례를 먼저 합의한다. 개인의 경험만으로 등급을 정하지 말고 운전, 보호, 설비, 안전 및 SCADA 담당자가 함께 검토한다.
4. 매트릭스에 대입한다. 결과 심각도와 대응 가능 시간의 교차점으로 잠정 등급을 정한다. 자주 발생한다는 이유만으로 심각도를 높이지 않으며, 빈도 문제는 별도의 성가신 알람 개선 대상으로 다룬다.
5. HMI와 절차에 연결한다. 우선순위, 설비명, 발생 시각, 현재 상태, 원인과 권장 조치를 알람 목록 및 상세 화면에 연결한다. 정렬 순서, 필터, 음향, 아이콘과 확인 권한도 등급별로 정의한다.
6. 시험하고 승인한다. 시뮬레이션 또는 승인된 시험 절차로 발생·확인·해소·재발 상태와 타임스탬프를 확인한다. 통신 단절, 전원 상실, 다중 설비 이벤트 같은 비정상 조건에서도 중요한 알람이 묻히지 않는지 운영자가 검증한다.

ISA-18 알람 관리 표준 시리즈는 식별과 합리화부터 설계, 운영, 유지보수, 성능 모니터링 및 변경관리까지 수명주기 관점의 틀을 제시한다. 이를 참고하되 세부 등급과 시간은 사업자 자체 알람 철학과 승인 절차로 확정해야 한다.

심각도와 대응 시간을 조합한 매트릭스 예시

아래 표는 4단계 체계를 설명하기 위한 예시이며 모든 변전소에 적용되는 의무값이 아니다. 시간 구간과 결과 정의는 설비 특성, 인력 배치, 원격 조작 권한 및 비상 절차에 맞게 조정한다.

미조치 시 결과	즉시 판단 필요	단시간 내 대응	계획 대응 가능
인명·계통·핵심 설비에 중대한 영향	긴급	긴급	높음
공급 신뢰도 저하 또는 설비 손상 확대 가능	긴급	높음	보통
운전 제한이나 정비 필요	높음	보통	낮음
경미한 이상 또는 진단 목적	보통	낮음	이벤트 검토

예를 들어 차단기 트립도 고장 구간, 자동 재폐로 결과, 모선 구성과 공급 영향에 따라 등급이 달라진다. 변압기 온도 경보 역시 경보 단계, 온도 상승률, 냉각장치 상태 및 후속 트립 보호 유무를 함께 봐야 한다. 통신 장애는 단순 데이터 지연인지 원격 제어와 핵심 보호 정보까지 상실한 상황인지에 따라 우선순위가 달라질 수 있다.

등급이 화면과 대응 방식에서 구별되어야 한다

우선순위가 데이터베이스에만 저장되어 있으면 운영 효과가 없다. 알람 목록은 높은 등급을 먼저 찾을 수 있어야 하며 설비명, 발생 시각, 미확인·확인·해소 상태와 현재 활성 여부를 분명히 보여줘야 한다. 확인은 운영자가 메시지를 보았다는 뜻이지 문제가 해결되었다는 뜻이 아니므로 확인 상태와 해소 상태를 별도로 표시한다.

긴급 알람은 고유 음향과 명확한 텍스트를 사용할 수 있지만 색상만으로 의미를 전달해서는 안 된다. 색각 차이, 화면 밝기, 다중 창과 인쇄 화면에서도 구분할 수 있도록 아이콘, 우선순위 문구, 정렬 및 음향을 병행한다. 상세 정보에는 가능한 원인, 영향, 최초 조치, 목표 대응 시간과 관련 절차를 제공한다. HSE의 알람 관리 안내도 알람의 유용성, 정의된 대응, 우선순위 식별과 폭주 방지의 중요성을 설명한다.

알람 폭주와 반복 알람을 줄이는 방법

우선순위 조정만으로 불필요한 알람이 사라지지는 않는다. 값이 임계점 부근에서 오르내리며 반복되는 아날로그 알람에는 적절한 데드밴드와 복귀 기준을 검토한다. 짧은 접점 흔들림에는 디바운스, 순간 변동에는 검증된 지연시간을 적용할 수 있다. 단, 지연으로 필요한 대응 시간이 사라지지 않는지 반드시 확인한다.

상위 원인 하나가 다수의 후속 알람을 만드는 경우에는 원인 기반 그룹화와 우선 표시를 고려한다. 정비 또는 특정 운전 모드에서 의미가 없는 알람은 조건부 억제를 사용할 수 있고, 운영자가 한시적으로 알람을 보류하는 셸빙은 대상, 사유, 승인자와 만료시간을 기록해야 한다. 억제와 셸빙은 문제를 숨기는 수단이 아니며 자동 복귀, 인수인계, 현재 억제 목록의 가시성이 필요하다.

같은 알람이 반복된다면 우선순위를 낮추기 전에 계측 불량, 설정값 부적합, 통신 품질, 설비 결함과 운전 절차를 조사한다. 낮은 등급 알람이 전체의 다수를 차지할 수는 있지만 최고 등급이 지나치게 많으면 긴급의 의미가 약해진다. 반대로 등급 분포 목표를 맞추기 위해 실제 위험을 낮게 평가해서도 안 된다.

설정 후에는 성능 지표로 효과를 확인한다

• 정상 운전과 비정상 운전의 시간대별 알람 발생률
• 장시간 활성 상태인 미해결·상시 알람의 수와 지속시간
• 짧은 시간에 반복되는 알람과 성가신 알람의 비율
• 발생부터 운영자 확인 및 실제 대응까지 걸린 시간
• 장애 시 일정 구간에 집중되는 알람 폭주 규모와 지속시간
• 긴급·높음·보통·낮음 등 우선순위별 분포와 변경 추세
• 셸빙·억제된 알람의 수, 사유, 만료 초과 및 복귀 실패 여부

KPI는 단순한 숫자 경쟁이 아니라 개선 대상을 찾기 위한 지표다. 평균값만 보면 짧은 알람 폭주가 가려질 수 있으므로 최대 구간, 교대조별 차이, 특정 설비의 반복 발생도 함께 검토한다. 운영자 면담과 운전일지는 숫자로 드러나지 않는 모호한 메시지, 잘못된 조치 안내와 화면 탐색 문제를 찾는 데 유용하다.

변경관리와 정기 재검토가 설정을 유지한다

설비 증설, 보호 설정 변경, 계통 구성 변경, 통신 경로 전환, 제어 로직 수정과 운전 모드 추가가 있으면 관련 알람을 다시 합리화해야 한다. 변경 전후의 발생 조건, 우선순위, 지연·억제 로직, HMI 문구와 시험 결과를 비교하고 승인자 및 적용 시각을 남긴다. 긴급 수정도 사후 검토 없이 영구 설정으로 굳어지지 않게 관리한다.

알람 철학 문서에는 분류 정의, 심각도와 대응 시간 기준, 표시 원칙, 셸빙 권한, KPI와 검토 주기를 담는다. 개별 알람 기록에는 태그, 원인, 결과, 조치, 설정값, 우선순위 근거, 관련 도면·절차, 변경 이력을 연결한다. 운영자 교육에서는 메시지 확인 방법뿐 아니라 확인과 해소의 차이, 억제 상태 확인, 장애 시 우선순위 판단을 시나리오로 시험한다.

현장 적용 전 확인할 항목

• 모든 알람에 담당 역할과 실행 가능한 조치가 정의되어 있는가?
• 알람 등급이 실제 결과 심각도와 대응 시간에 부합하는가?
• 이벤트와 상태정보가 불필요한 경보음으로 표시되지 않는가?
• 중요 알람이 반복 알람이나 후속 알람에 묻히지 않는가?
• 미확인, 확인, 활성, 해소 상태를 운영자가 즉시 구분할 수 있는가?
• 색상 외에도 텍스트, 아이콘, 정렬과 음향으로 우선순위를 구분하는가?
• 셸빙과 억제에 승인, 기록, 만료 및 자동 복귀 규칙이 있는가?
• 통신 장애와 다중 이벤트 조건을 포함한 시험 및 운영자 교육을 마쳤는가?

결국 변전소 원격감시 알람 우선순위는 가장 위험한 상태를 가장 빨리 알아보게 만드는 운영 체계다. 결과 심각도와 대응 시간을 일관된 기준으로 평가하고, 알람 합리화 결과를 HMI·절차·교육에 연결해야 한다. 이후에도 현장 시험, 운영자 피드백, 성능 지표와 변경관리를 통해 정기적으로 재검토할 때 SCADA 알람이 실제 판단을 돕는 정보로 유지된다.
